UGNX 동력전달장치 본체오일실이 부착되는 구멍이 있는 커버 3D 모델링 실무실습(전산응용기계제도기능사 기계설계산업기사 일반기계기사 자격증 실기시험 대비 가능)기술교육
동력 전달 장치 본체에 조립되는 커버를 3차원 모델링합니다.

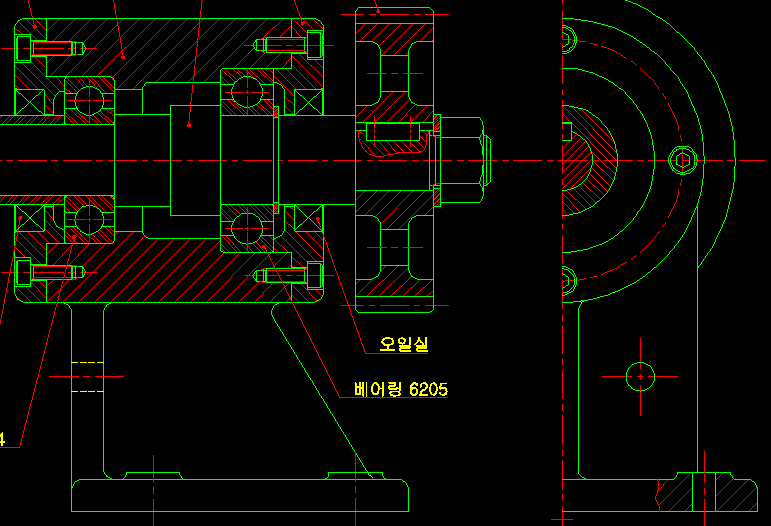

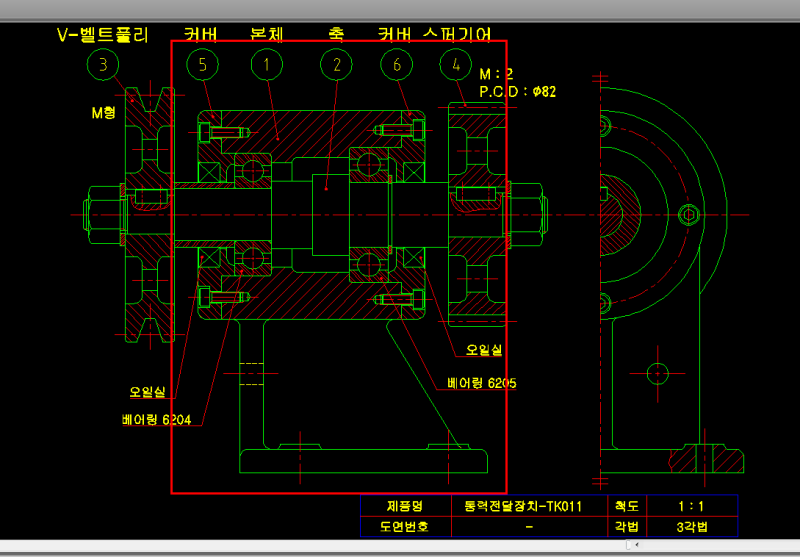

2D 조립도면에서 커버 부분에 해당하는 부분의 치수와 오일씰 구멍 크기 등을 측정하여 스케치를 완성합니다.모따기나 모따기는 형상 모델링으로 완성되므로 다소 각진 형태로 스케치 형상을 완성합니다.
회전과 카운터 보어 구멍, 모따기, 모서리 블렌드(모따기) 형상을 적용하여 모델링을 완성합니다.

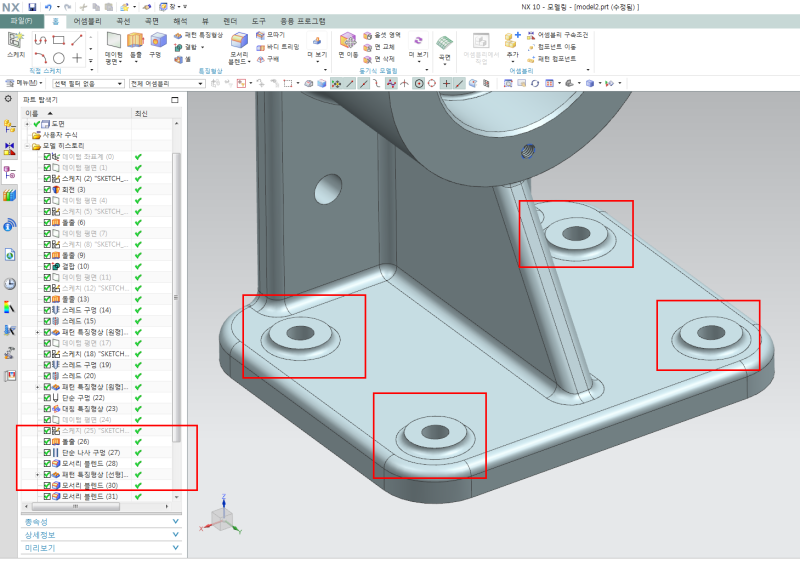

카운터보어 구멍은 또한 생성한 스케치 평면에 각각의 직경 4.5와 직경 8의 원을 동심으로 그려 카운터보어 구멍을 완성합니다.카운터보어 구멍이란? 렌치 볼트 종류의 볼트류를 관통한 구멍으로 넣을 수 있는 구멍으로 볼트 머리가 외부로 노출되지 않고 닿거나 느슨해지지 않도록 보안을 도모할 수 있는 구멍입니다.
UGNX를 활용하여 동력전달장치에서 본체에 오일씰이 부착되는 구멍이 있는 커버의 3D 모델링을 완성하였습니다.
